Welche Ringsteifigkeit brauche ich — SN4, SN8 oder SN16?

Das folgt aus Überdeckung und Verkehrslast. SN4 eignet sich für flache, nicht befahrene Bereiche; SN8 ist die übliche Wahl unter Straßen und steht in den meisten kommunalen Ausschreibungen; SN16 gilt für große Überdeckung oder schwere Achslasten. Die Bettungsqualität zählt dabei ebenso viel wie die Klasse — eine gut verdichtete Umhüllung bringt eine niedrigere Klasse weiter als eine schlechte eine höhere.

Wellrohr oder Vollwandrohr?

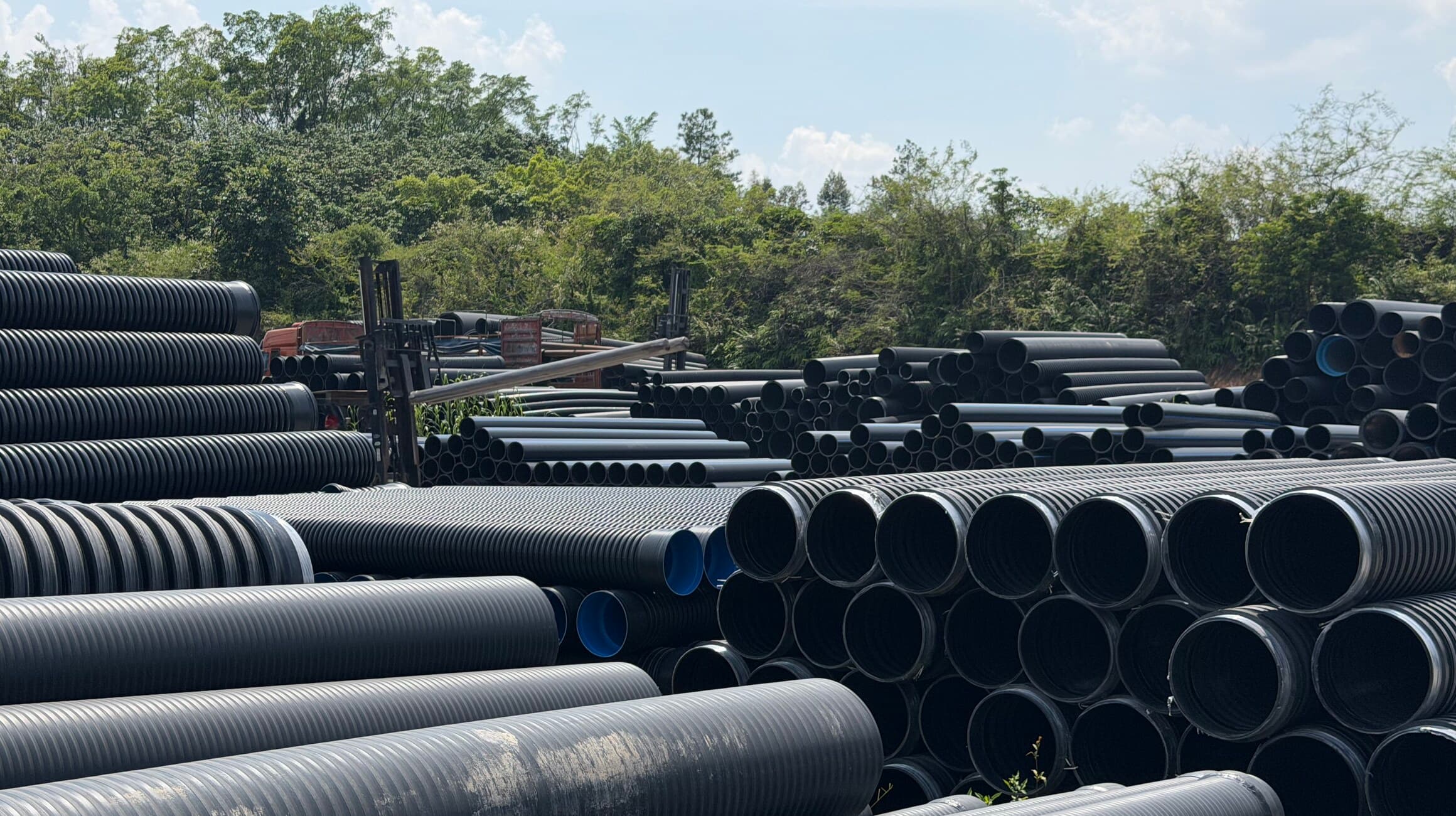

Wellrohr bietet hohe Ringsteifigkeit bei geringem Gewicht und ist im Freispiegelbetrieb günstiger, was die meisten Entwässerungsfälle abdeckt. Vollwandrohr wählen Sie, wenn die Leitung Druck halten muss, wenn geschweißt und zu einem durchgehenden Strang verbunden wird, oder wenn eine glatte Innenwand für Reinigung und Kamerabefahrung wichtig ist.

Sind die Dichtringverbindungen wasserdicht?

Sie sind für die geringen Drücke im Freispiegelbetrieb ausgelegt und nach der Verbindungsnorm geprüft, bleiben aber eine mechanische Dichtung und keine stoffschlüssige. Wo Fremdwasserzutritt oder Austritt maßgebend sind — im Grundwasserbereich oder in belastetem Boden — schreiben Sie Elektroschweißmuffen oder Vollwandrohr mit Stumpfschweißung aus.

Entwässerungsrohre

Entwässerungs- und Kanalrohre

Doppelwandige Wellrohre und Vollwandrohre für Freispiegelkanäle, Durchlässe und Regenwassersysteme.

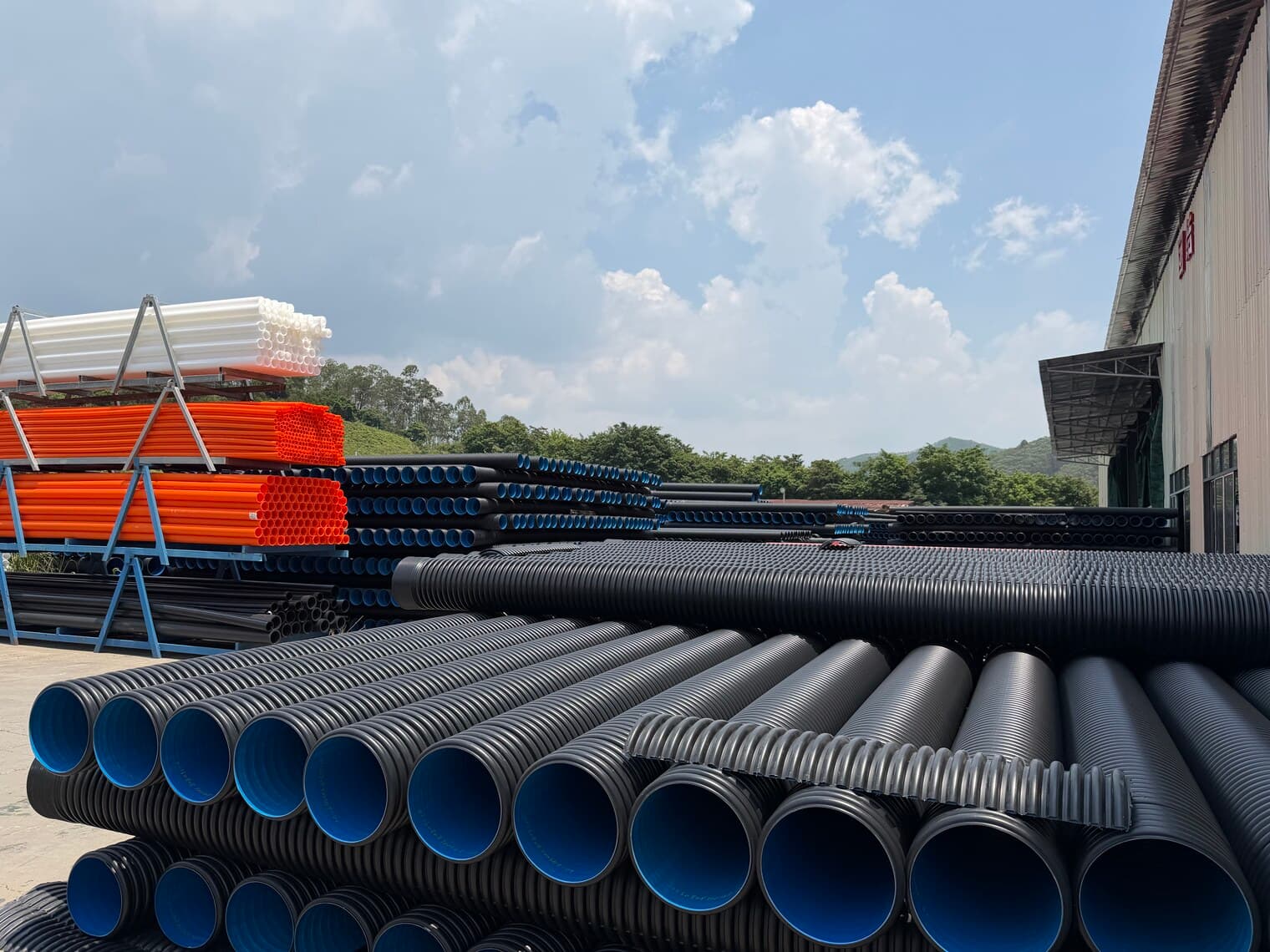

Unser Entwässerungsprogramm umfasst doppelwandige Wellrohre für Freispiegelanwendungen und Vollwandrohre dort, wo Druck oder Schweißverbindungen gefordert sind. Das Wellrohr erreicht hohe Ringsteifigkeit bei geringem Gewicht, was Frachtkosten senkt und einer zweiköpfigen Kolonne erlaubt, DN600 ohne Hebezeug zu verlegen.

Verfügbar sind die Ringsteifigkeitsklassen SN4, SN8 und SN16, mit Steckmuffenverbindung und Dichtring oder mit Elektroschweißmuffe. Für Durchlässe und Rückhaltesysteme liefern wir außerdem Sickerrohre, mit Geotextil ummantelte Baugruppen und passende Schächte aus eigener Fertigung.

Wichtigste Merkmale

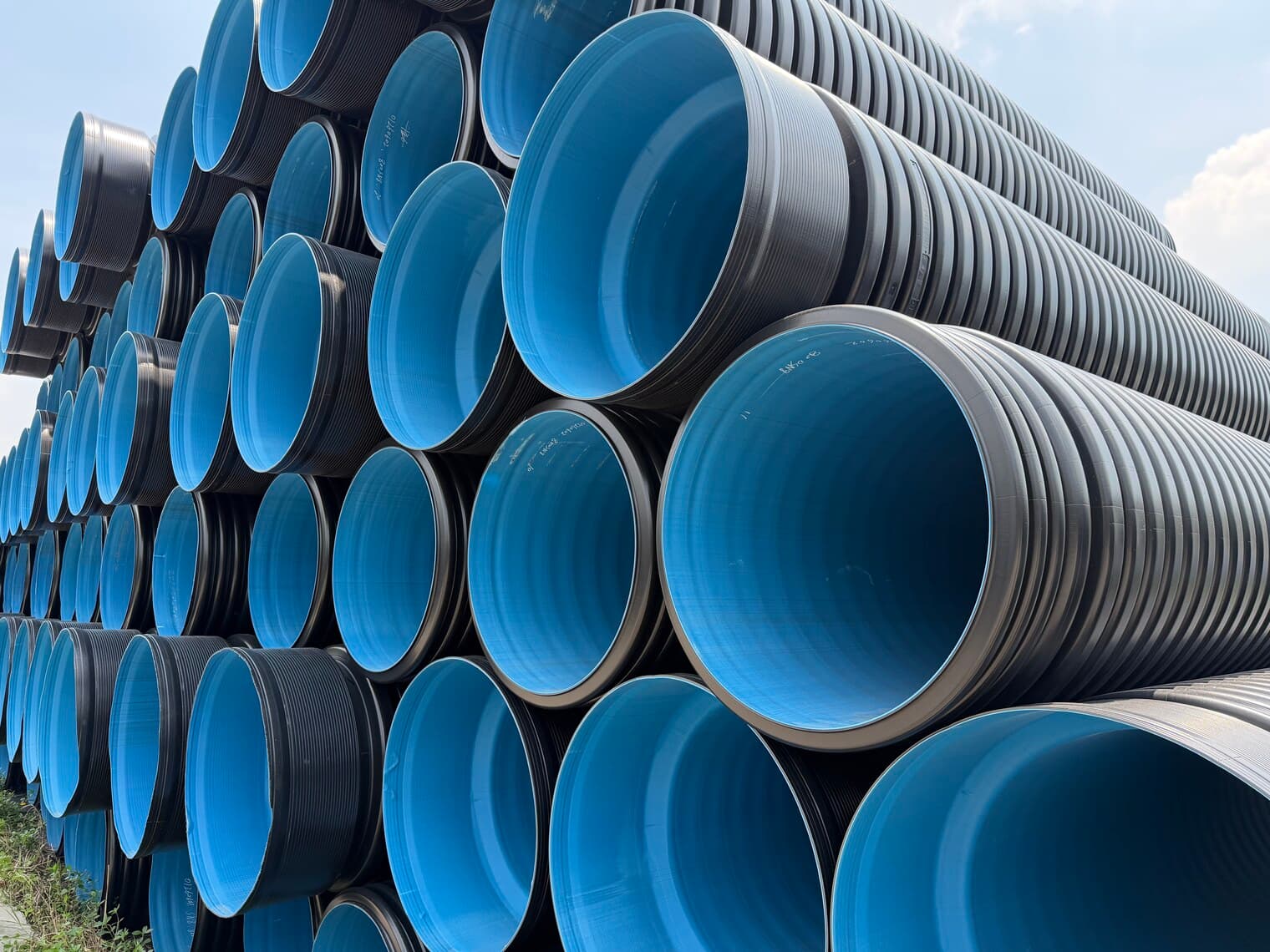

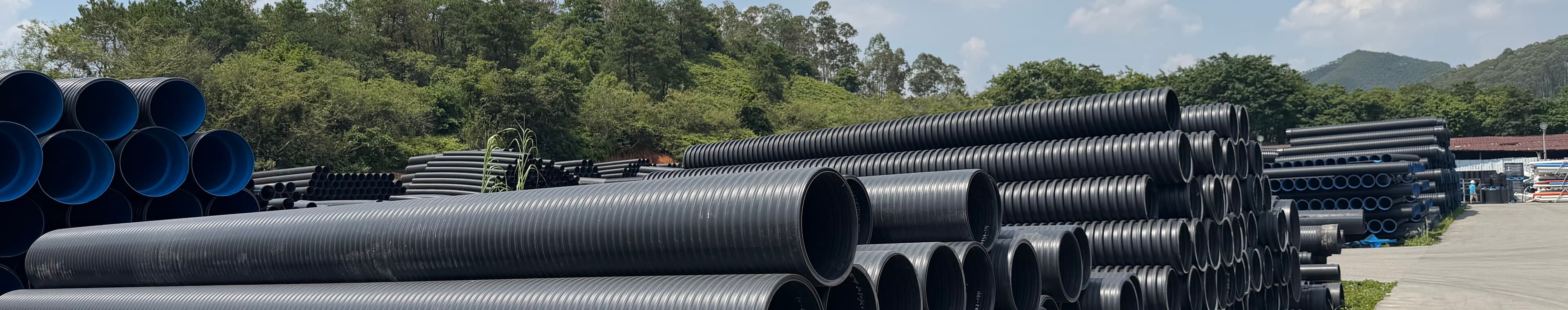

Doppelwandiges Wellrohr DN100 bis DN1200 in SN4, SN8 und SN16
Vollwandrohr bis DN1600, wenn geschweißt werden soll

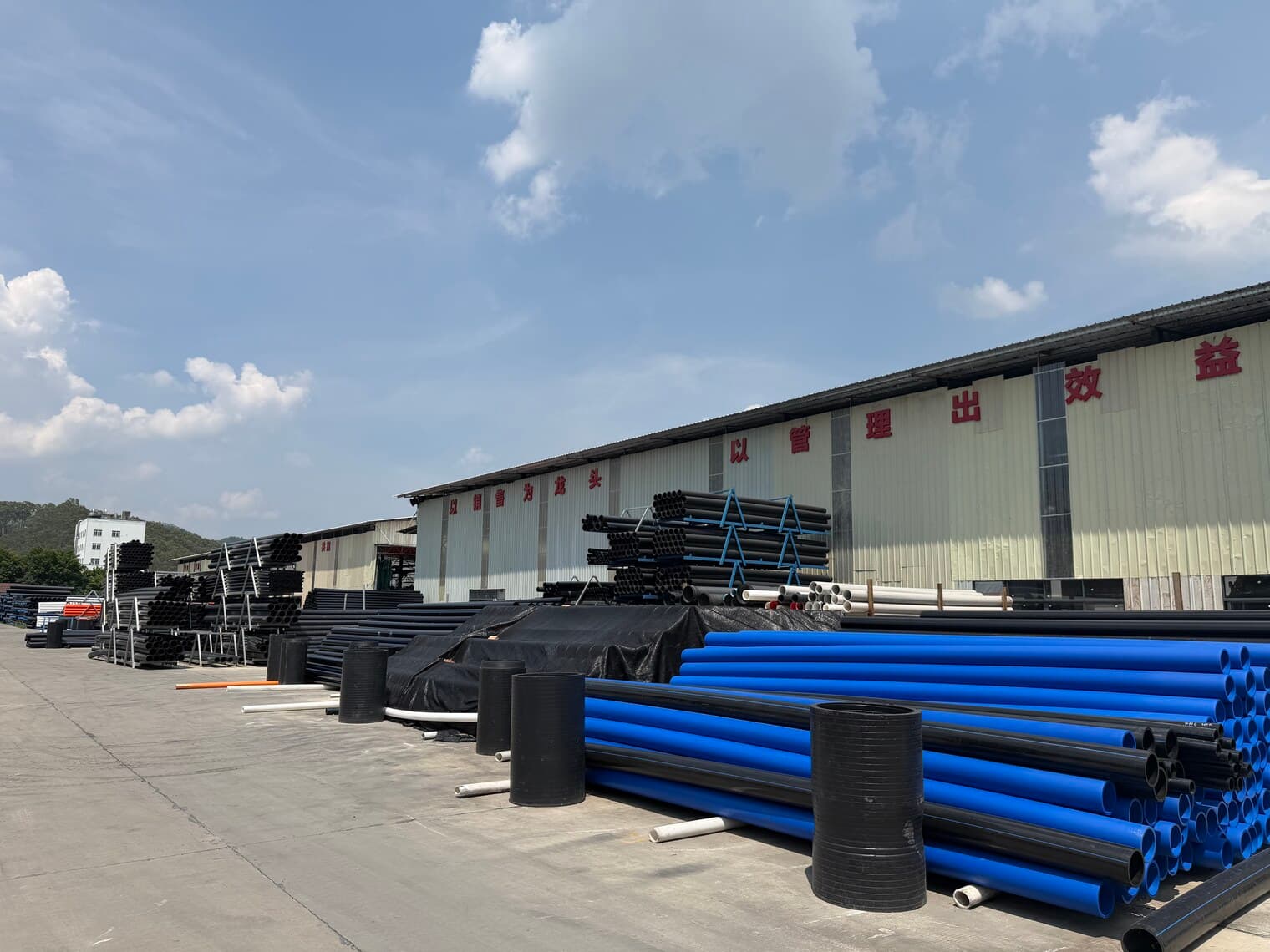

Steckmuffe mit Dichtring, Elektroschweißmuffe oder Stumpfschweißen
Sickerrohre und geschlitzte Ausführungen für die Dränage
Passende PE-Schächte und Kontrollschächte

Technische Daten

Entwässerungs- und Kanalrohre technical specifications
Durchmesserbereich	DN/ID 160 – DN/ID 800 (AD 110 – 800 mm)
Ringsteifigkeit	SN4 ≥4, SN8 ≥8, SN12,5 ≥12,5 kN/m²
Schlagzähigkeit (TIR)	≤10 %
Ringflexibilität	Glatte Probe, keine Gegenkrümmung, keine Risse, Wände bleiben verbunden
Wärmelagerung	Keine Blasen, keine Delamination, keine Risse
Kriechverhältnis	≤4
Normen	GB/T 19472.1, EN 13476, ISO 21138
Verbindungstechnik	Steckmuffe mit Dichtring, Elektroschweißmuffe
Länge	6 m Standard; andere Längen auf Bestellung
Auslegungslebensdauer	50 Jahre erdverlegt

Ringsteifigkeit nach Nennweite

Verfügbare Ringsteifigkeitsklassen für doppelwandiges HDPE-Wellrohr von DN/ID 160 bis DN/ID 800
DN/ID (mm)	Ringsteifigkeitsklassen
160	SN4, SN8, SN12.5
200	SN4, SN8, SN12.5
225	SN4, SN8, SN12.5
300	SN4, SN8, SN12.5
400	SN4, SN8, SN12.5
500	SN8, SN12.5
600	SN8, SN12.5
800	SN8, SN12.5

SN4 wird oberhalb DN/ID 400 nicht gefertigt — dort ist die für SN4 nötige Wand so dünn, dass nicht die Erdlast, sondern Transportschäden zur Grenze werden. Fragen Sie an, wenn Sie eine nicht gelistete Klasse benötigen.

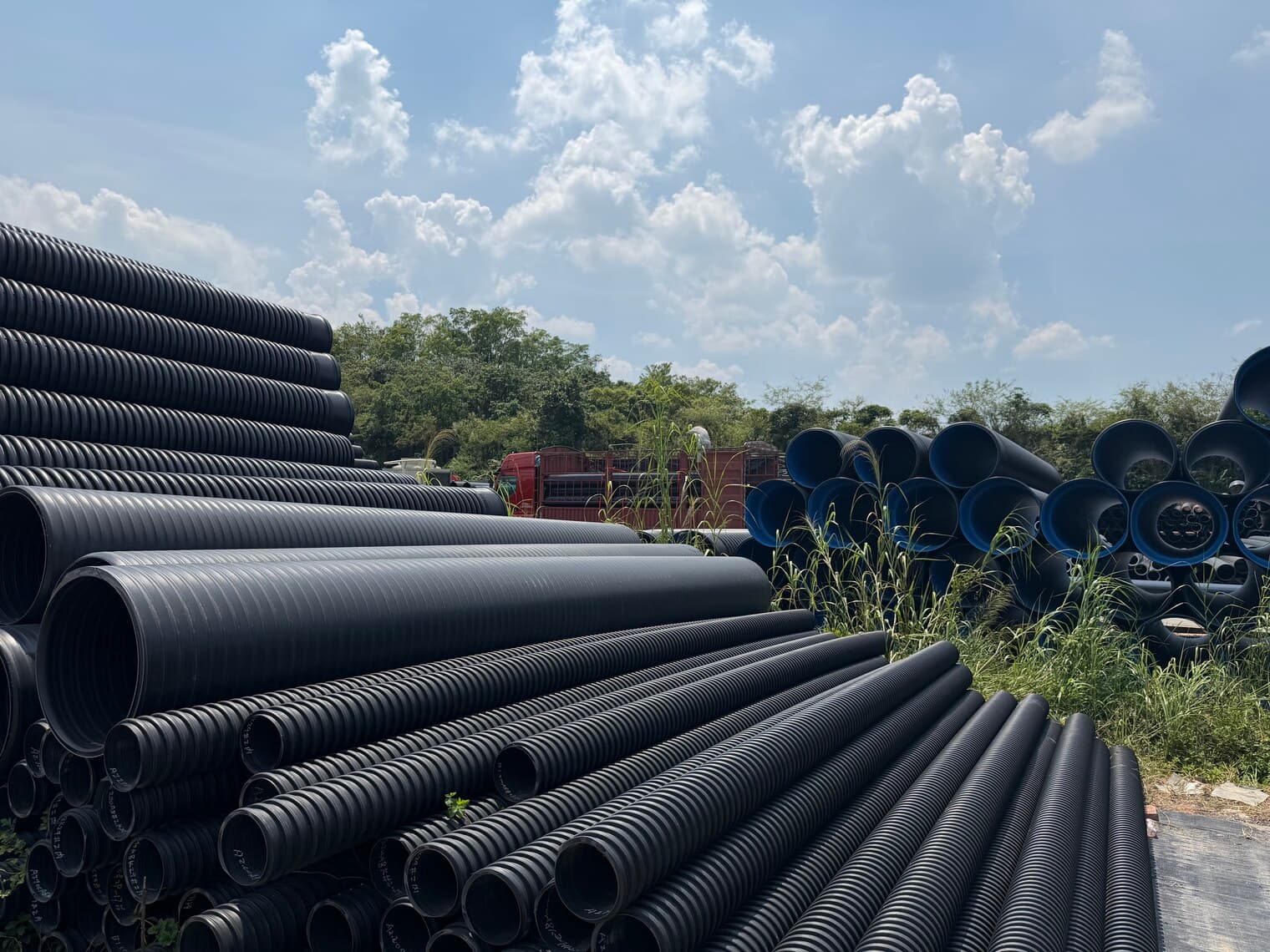

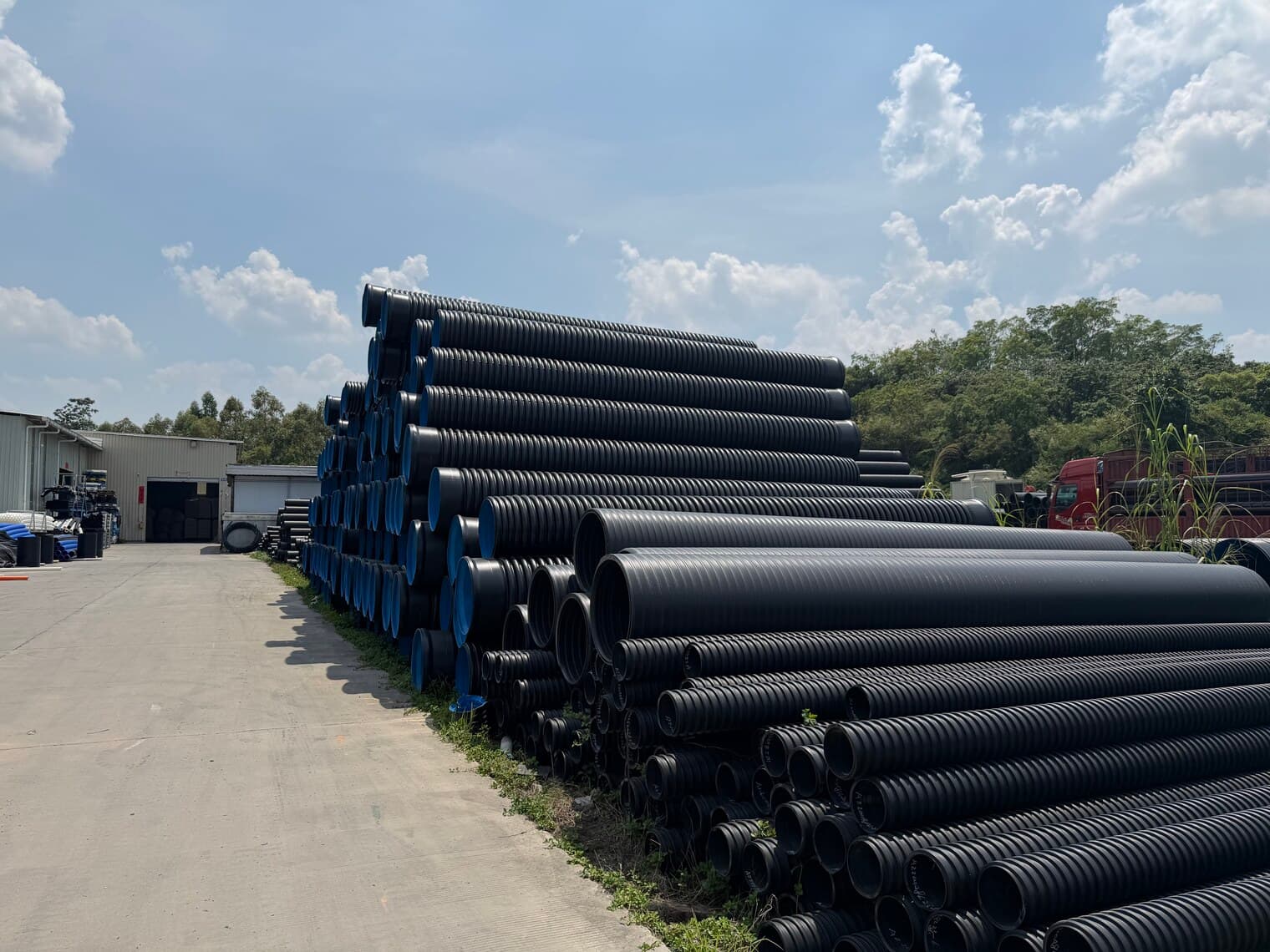

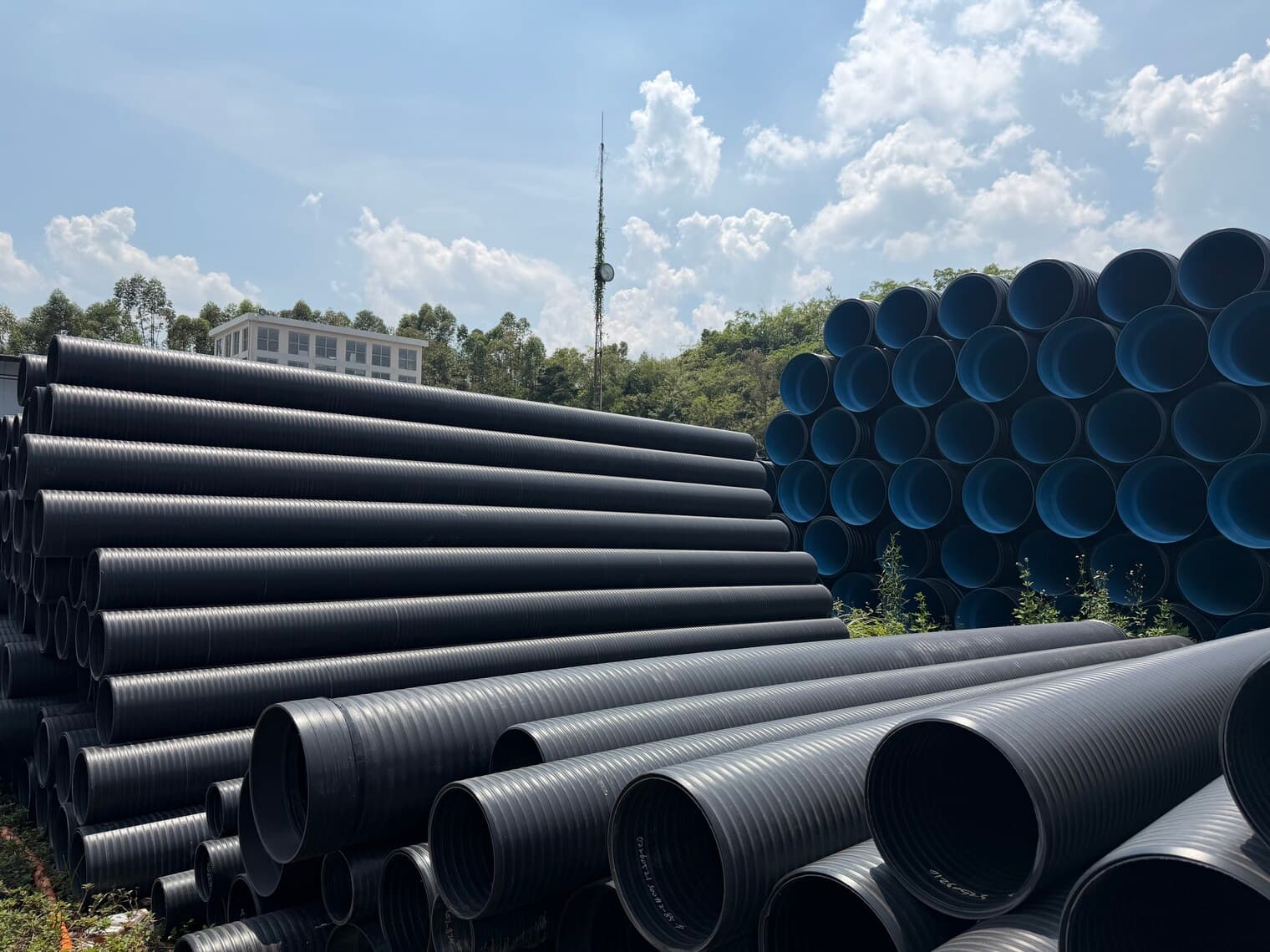

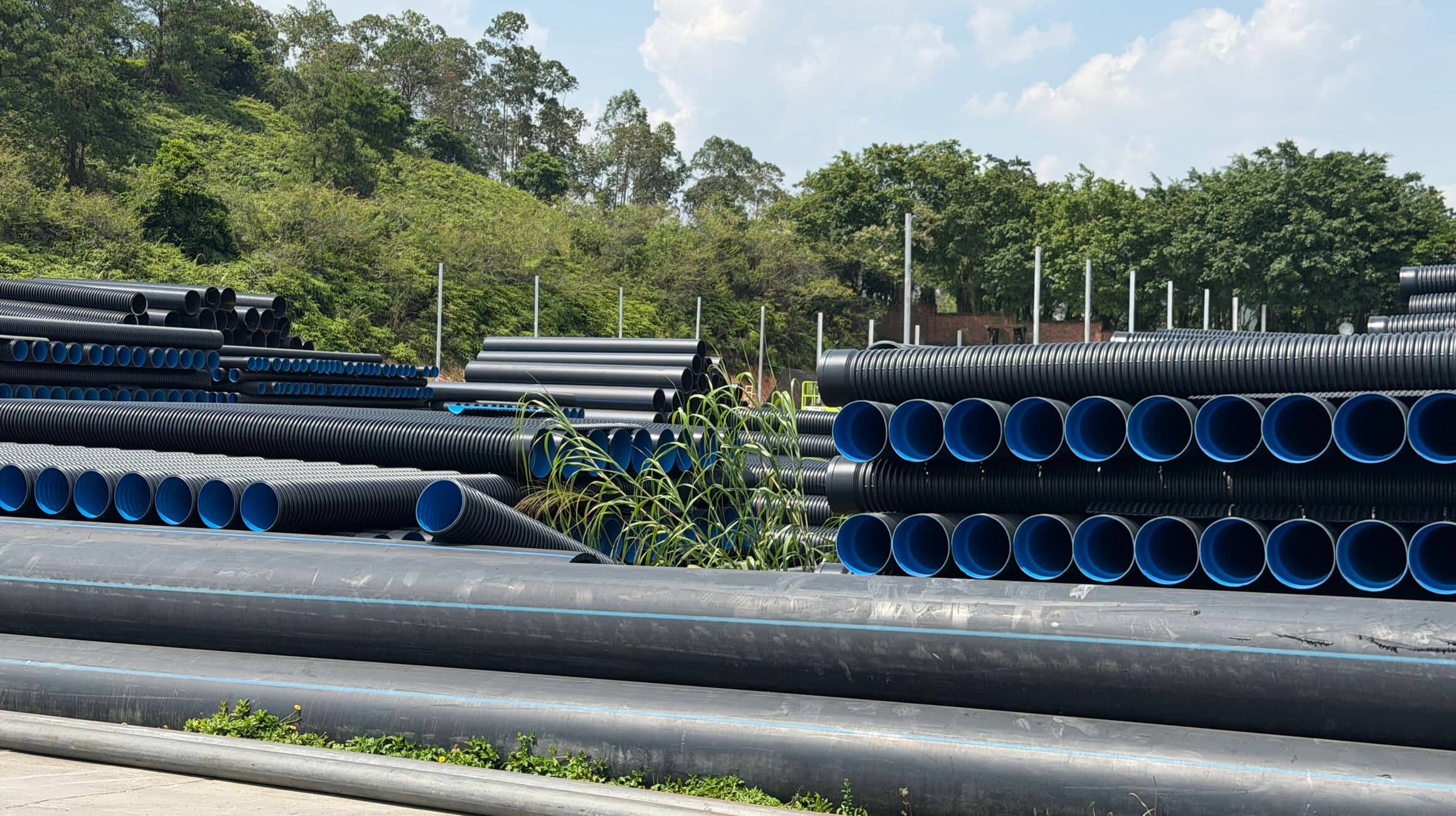

Wellrohr ab Lager

Häufige Fragen

Welche Ringsteifigkeit brauche ich — SN4, SN8 oder SN16?: Das folgt aus Überdeckung und Verkehrslast. SN4 eignet sich für flache, nicht befahrene Bereiche; SN8 ist die übliche Wahl unter Straßen und steht in den meisten kommunalen Ausschreibungen; SN16 gilt für große Überdeckung oder schwere Achslasten. Die Bettungsqualität zählt dabei ebenso viel wie die Klasse — eine gut verdichtete Umhüllung bringt eine niedrigere Klasse weiter als eine schlechte eine höhere.
Wellrohr oder Vollwandrohr?: Wellrohr bietet hohe Ringsteifigkeit bei geringem Gewicht und ist im Freispiegelbetrieb günstiger, was die meisten Entwässerungsfälle abdeckt. Vollwandrohr wählen Sie, wenn die Leitung Druck halten muss, wenn geschweißt und zu einem durchgehenden Strang verbunden wird, oder wenn eine glatte Innenwand für Reinigung und Kamerabefahrung wichtig ist.
Sind die Dichtringverbindungen wasserdicht?: Sie sind für die geringen Drücke im Freispiegelbetrieb ausgelegt und nach der Verbindungsnorm geprüft, bleiben aber eine mechanische Dichtung und keine stoffschlüssige. Wo Fremdwasserzutritt oder Austritt maßgebend sind — im Grundwasserbereich oder in belastetem Boden — schreiben Sie Elektroschweißmuffen oder Vollwandrohr mit Stumpfschweißung aus.

Angebot oder Spezifikationsprüfung nötig?

Senden Sie uns Ihre Zeichnung, Ausschreibungsunterlage oder Ihr Leistungsverzeichnis. Unsere Ingenieure antworten innerhalb von 12 Arbeitsstunden mit Preis, Lieferzeit und Containerbeladungsplan.
